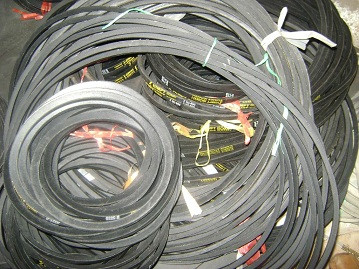

Ремень клиновой А и В (Б)

Ремень клиновой А и В(Б)

Клиновые ремни - это ремни трапециевидного сечения с боковыми рабочими сторонами, работающие на шкивах с канавками соответствующего профиля. Глубина канавок шкивов должна быть такой, чтобы между внутренней поверхностью ремней и дном желобков шкива сохранялся зазор. Ремни благодаря клиновому действию отличаются повышенными силами сцепления со шкивами и, следовательно, повышенной тяговой способностью. Клиновые ремни в передаче применяют по нескольку штук, что позволяет варьировать нагрузочную способность.

К достоинствам ременных передач следует отнести: возможность передачи движения на значительные расстояния; плавность и бесшумность работы; возможность работы с высокими частотами вращения; высокий КПД (до 98%); малая стоимость. Как правило, ремни изготавливаются со следующими рабочими свойствами: маслостойкость; рабочий диапазон температур от -30°С до 80°C; озоностойкость; нечувствительность к погодным воздействиям.

Недостатки ременных передач: значительные габариты - обычно в несколько раз большие, чем у зубчатых; неизбежность некоторого упругого скольжения ремня; повышенные силы воздействия на валы и опоры, т.к. для передачи сил трения нужны значительные силы прижатия и их назначают по максимальной нагрузке; необходимость, за редкими исключениями, устройств для натяжения ремня; необходимость предохранения ремня от попадания масла; малая долговечность ремня в быстроходных передачах.
